焦化大型循环水处理

发布时间：2023-03-25

中水回用水作为补水，由于其硬度、碱度、pH、氯离子、浊度、总铁、COD高，采用传统药剂处理时经常面临的问题是：换热器结垢，黏泥大量滋生，管道堵塞，换热效率下降等问题，以色列艾格锡电化学EST很好地解决了这一技术难题，而且可以在高浓缩倍数、且不腐蚀情况下安全运行。

EST技术和普通电化学至少有30年技术代差，电极采用水处理用电极技术，技术效果存在巨大差别。

EST真正可以做到换热器无硬垢、无软垢、绿色清洁运行的技术，这是因为EST采用矿物质平衡运行控制技术，电极涂层不溶解、电极不腐蚀，以及大量的运行经验等作为保障的。

EST无须化学清洗、化学预膜，在运行过程中自动形成保护膜。

一、基本情况

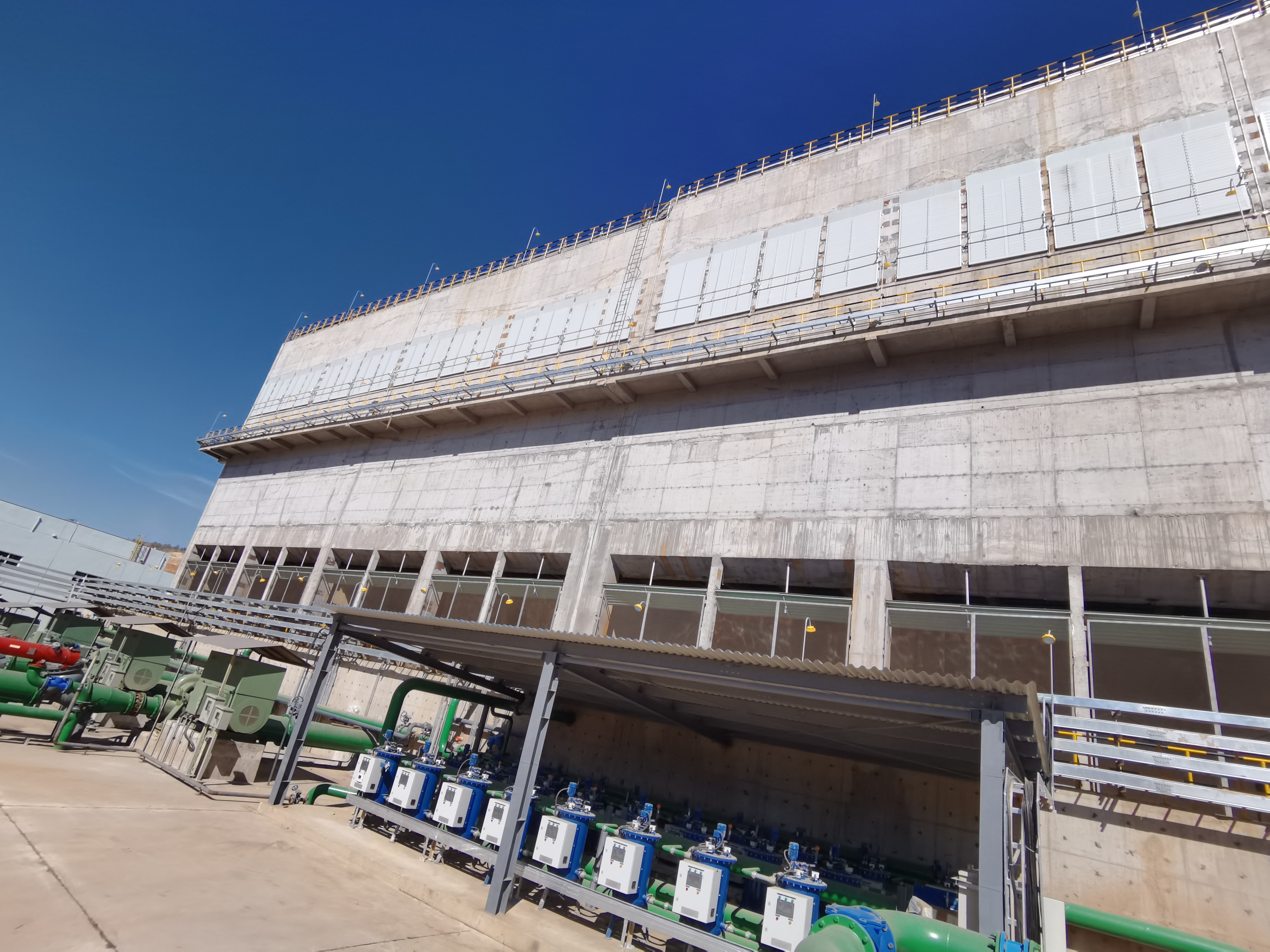

• 项目名称：焦化厂循环水处理
• 补水水质：中水回用水
• 循环水量：17000m³/h
• 采用技术：以色列艾格锡电化学EST，免药剂
• 浓缩倍数COC：以氯离子计4-5倍，以钙硬度计2倍

二、电化学EST技术性能表现

• EST除垢率：≥30%
• EST单次除垢率：40mg/L
• EST电流：恒电流运行，运行以来电流不变，保障了除垢效率不衰减
• 浊度去除：补水浊度有时高达28NTU，EST显示了出色的去除浊度能力，使得黏泥滋生、结垢风险大幅度下降，循环水浊度≤8 NTU
• 总铁去除：补水总铁高，EST可以有效降低循环水总铁水平，循环水总铁≤0.8mg/L
• H₂SO₄：目前没有使用
• EST运行成本：运行成本忽略不计。EST采用了新型电极技术，解决了传统电化学运行成本很高的难题，传统电化学运行成本可能超过药剂成本（使用客户反馈的数据）
• EST运行稳定性：无故障运行
• 自动化：全自动运行，故障率极低

三、电化学技术评估

1. 电极电流在1年内不得下降超过10%，否则电极更换频率和成本很高。艾格锡解决了这个技术难题。
2. 钙硬度去除率：是判断电化学技术的关键指标。“电化学低除钙硬度率+使用大量H₂SO₄降低碱度”的技术，不是艾格锡电化学EST的表现。
3. 电化学设备除垢效率稳定性：EST的除垢效率始终稳定，不存在“开始使用效果不错，使用几个月后效率快速下降”的情况。
4. LSI：饱和指数LSI数值，非常清晰地说明了电化学除垢效率。高LSI数据运行，必然造成换热器结垢。EST在较低LSI运行。
5. 矿物质平衡：电化学运行必须遵守矿物质平衡，否则一定会导致结垢。除垢效率下降，不再遵守矿物质平衡。大量H₂OS₄使用，会破坏矿物质平衡，水质难以控制，变成“要么结垢、要么腐蚀”。EST严格按照矿物质平衡技术运行。
6. 采用的电极材料：水中的污染物会对普通电极造成不断地破坏，涂层溶解，电流下降，因此，决定电化学效率取决于用的电极涂层材料技术。EST采用的电极属于水处理用电极。
7. H₂S0₄使用量：大量浓硫酸使用会造成严重腐蚀，是无机化学反应，这不是EST电化学技术。
8. 浓缩倍数COC与节水：节水要看Cl-计浓缩倍数，更要看以Ca硬度计浓缩倍数，COC-Cl和COC-Ca差值越大，越是代表电化学除垢水平。节水效果取决于钙硬度浓缩倍数COC-Ca，而不能看COC-Cl，采用“大量H₂SO₄+低pH ”所谓的高浓缩倍数，必然带来循环水管线严重腐蚀、寿命缩短。
9. 抛开钙硬度去除率，谈节水和浓缩倍数，没有任何意义。
10. 运行成本：电化学的运行成本（电耗）可能超过药剂的使用成本，太高的运行成本已经让很多客户无法再忽视。EST运行成本可忽略不计。
11. 电极更换成本：随着贵金属市场价格上涨，电极更换成本可是的采购成本的40%-50%，且更换频率很高。EST电极寿命超长。

四、EST运行控制目标

1. 换热器基本无垢、清洁运行，换热器进出水温度保持设计温度运行；
2. 水质清澈，黏泥不滋生，保持换热器无黏泥运行。
